Детали — эксклюзив

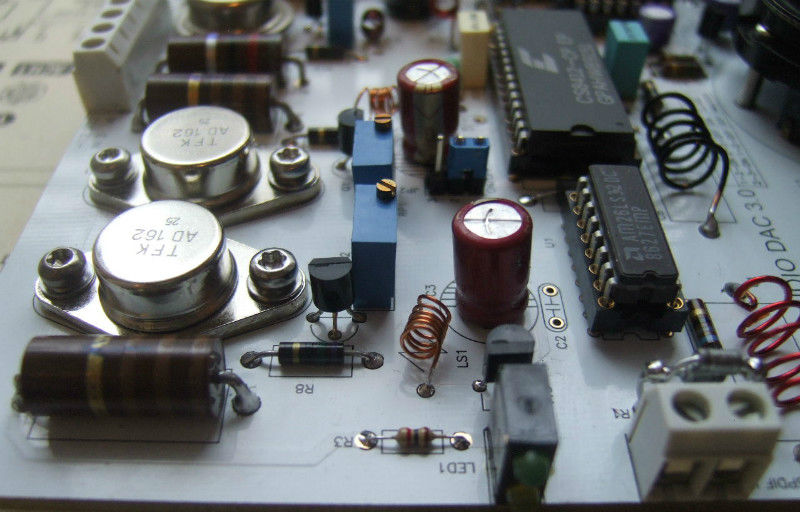

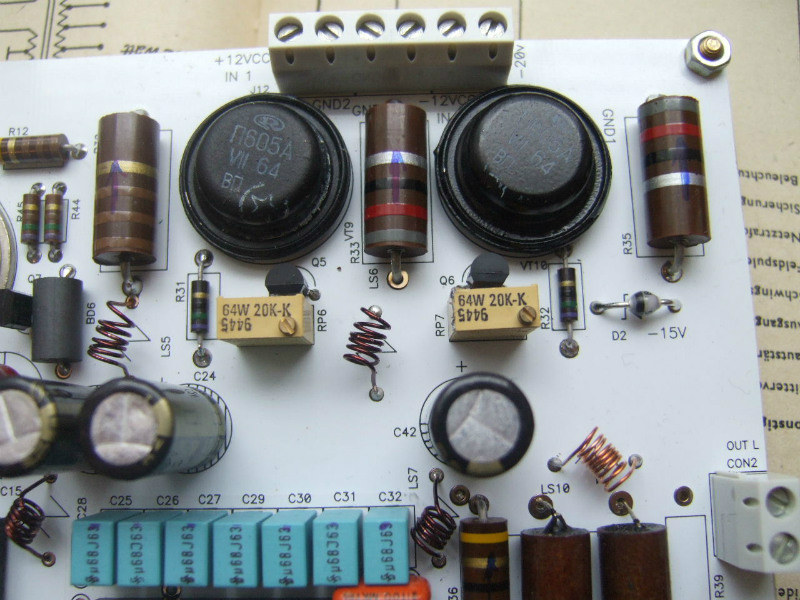

На плате референсного ЦАП -а установлено множество спиральных перемычек в цепях питания. Это не совсем эзотерические компоненты, вроде тех «рандомизирующих» спиралей, которые стоят в моих виниловых корректорах, а элементы, немного снижающие уровень цифровых помех. Если их сделать из винтажной меди made in США или Германия, звучание DAC Hi-End однозначно улучшится. Для подавления помех чисто физически эффективнее ферритовые бусины, но спиральки звучат без сомнений лучше.

В обвязке микросхемы компаратора без ферритовых бусин обойтись не получилось, уж очень сильно он шумел. Здесь эзотерику пришлось отодвинуть чуть в сторону и заняться чисткой шины питания. Спиральные фильтры в Hi-End DAC –е выполнены из английского луженого провода с одетой на него ферритовой трубочкой.

Про остальные элементы эксклюзивного ДАК -а говорить не буду, все их хорошо видно на фотографиях. Конденсаторы в ДЕМ ячейках — высококачественная пленка производства siemens – впаяны они с учетом направления. Эти емкости практически не вносят слышимых искажений и вполне сравнимы с перемычкой. Они малогабаритны, имеют малый тангенс угла потерь, у них отсутствуют слышимые резонансы. Применять в этом узле DAC Hi-End хорошо звучащие но -огромные по размерам бумаго-маслянные конденсаторы мне представляется неоправданным решением. Они здесь работают как передающие антенны и разносят цифровую грязь по всему ДАК -у. Единственное что я допускаю, как вариант — применение малогабаритных конденсаторов BLACK GATE серии PK.

Электролиты: Black Gate, Elna Cerafine, Audio Note Kaisei, ROE, Nichicon MUSE, отслушанные в связке по месту и общему звучанию. Резисторы Ален Бредли, отобранные по звуку и впаянные по направлению. Эти, казалось бы — несущественные мелочи, придают звучанию референсного ЦАП –а особенную гладкость и «наполненность».

Для достижения максимально возможного качества все 14 конденсаторов необходимо отслушивать по направлению. Направление совпадает с надписью примерно в половине случаев, то есть никакой закономерности не наблюдается. Если все 14 емкостей включить по направлению наилучшего звучания, звук референсного ЦАП -а становится более мощным и глубоким, добавляется объем и воздух, при этом, высокие — совершенно не теряют в качестве.

Подстроечные резисторы двух типов, частью от Vishay.

Хочу сказать про панельки и разъемы. В эксклюзивном ДАК -е можно было ставить панельки только экстра класса, поэтому я нашел винтажные американские, позолоченные, под цифровой фильтр, логические ИМС и DAC. Под лампы черепашки установлены оригинальные панельки из Третьего Рейха. Клеммники английского производства сравнивались по звучанию с перемычкой, и сравнение — выдержали. Их стоимость на E-Bay примерно в 10 раз выше, чем у аналогов, применяемых большинством радиолюбителей. В референсном ЦАП -е почти 50 винтовых соединений, и качество клеммников уже критично. На этих элементах экономить нельзя.

Нити накала ламп в качестве балласта

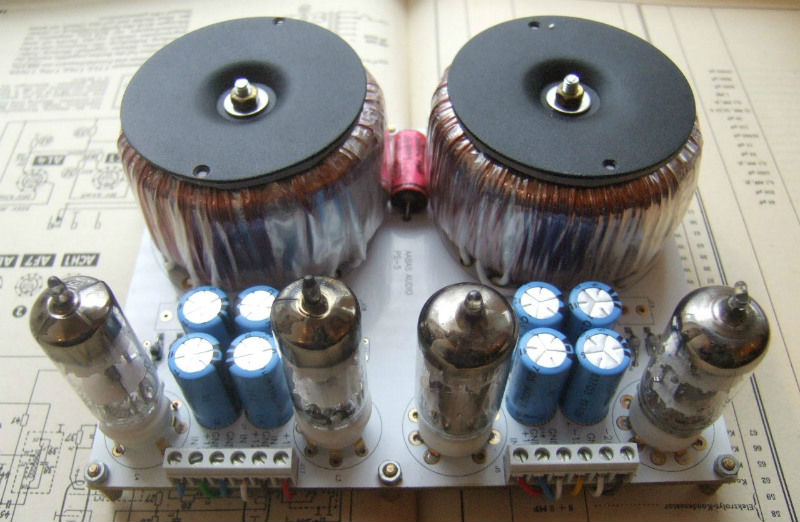

В референсном ЦАП -е есть одно интересное решение. Экспериментируя с влиянием на звук резисторов и дросселей в П-фильтрах, я попробовал применить в качестве балласта нити накала «лишних» ламп. Тут появились такие возможности, о которых я и подумать не мог. По динамике, пластике, тональной чистоте нить накала пальчиковой лампы, как оказалось — вчистую обыгрывает резистор и дроссель! Звук полупроводникового БП с нитью накала лампы в качестве балласта приближается к кенотронному.

Еще одно доказательство, идущее вразрез с устоявшимся мифом, что лучше кенотрона, ничего – нет. Особых физических преимуществ перед полупроводниковым диодом кенотрон не имеет, кроме, конечно — размеров электродной системы и материалов, из которых он сделан. А размеры и материалы в эзотерическом аудио имеют огромное значение. В меньшей степени на звук влияет форма кенотрона. Лампы, конечно, имеют перед ПП диодами преимущество в том смысле, что методом «научного тыка», то есть простым перебором вакуумного выпрямителя, можно настроить звук по своему вкусу. В цифровой части изменить его значительно сложнее. Хотя и здесь это возможно, например можно переставлять в панельке референсного ЦАП –а чипы ТДА1541 на экземпляры с короной S1.

С нитью накала лампы в качестве балласта есть один нюанс. Нужно смотреть потребляемый ток, и ставить лампы так, чтобы нить накала слегка светилась. В лампе, используемой как балласт главное – вакуум и целостность нити. Посему – не спешите выкидывать отработавшие свое, но все еще «светящиеся» «вкусные» пальчиковые, да и не только — лампы.

Блок питания

В эксклюзивном ДАК -е такого уровня необходимо применять по возможности раздельное питание для всего. Достаточный и разумный минимум – четыре раздельных трансформатора для питания генератора, аналоговой и цифровой частей. Если сюда прибавить силовой трансформатор питающий выходной каскад на лампе, то будет уже – пять. В итоге – референсный ЦАП имеет аскетичный блок питания с эзотерическими элементами:

  • Двухполупериодный выпрямитель со средней точкой (в некоторых экземплярах эксклюзивного ДАК –а я применял однополупериодный выпрямитель «ОППВ»), винтажные диоды Telefunken и Philips разных типов. С ОППВ больше проблем, но, в принципе, они преодолимы, хотя ДАК при этом получается уже двухблочным. Такие варианты я тоже собирал.
  • Сглаживающие П-образные фильтры с емкостями Phillips 80-х годов прошлого века. С номиналами пришлось искать золотую середину, т.к. большие цифры в микрофарадах – утяжеляют звучание и — лишают звук полетности. В блоке питания референсного ЦАП –а пульсации и так стремятся к нулю, особенно, после стабилизатора параллельного типа. В таком случае, зачем нужны лишние микрофарады?
  • Влияние нитей накалов ламп, включенных вместо балластных резисторов – огромно. Чисто физически, они работают как генераторы стабильного тока, а эзотерически – необыкновенно эффективно гармонизируют звучание, очищая музыку от ненужной шелухи или, и если быть точным — от неблагозвучных модуляций, возникающих в недрах любого электронного устройства для записи/воспроизведения музыки. Источники питания с нитями накала ламп в качестве балласта в Hi-End DAC –е играют не так как обычно, а совершенно – особенно!

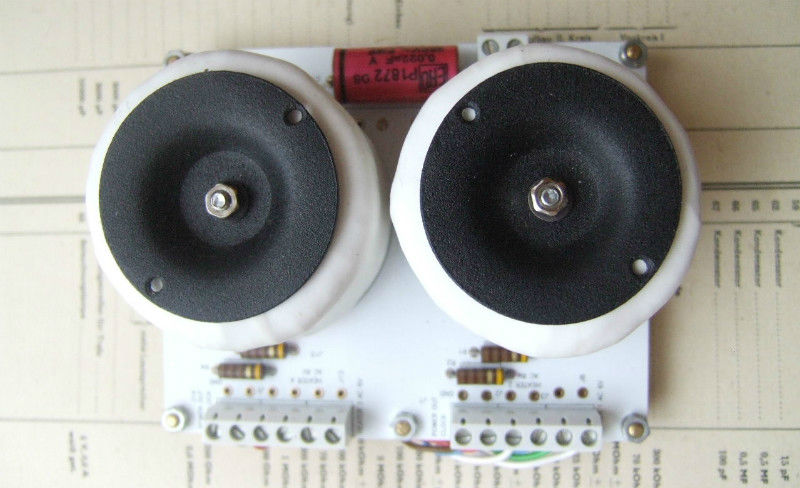

  • Тороидальные трансформаторы эксклюзивного ДАК –а намотаны с повышенным соотношением витков на вольт, чтобы ток холостого хода был минимальным. Не всякий Ш-образный сердечник их превосходит (у Ш-образных сердечников есть свой, чисто эзотерический недостаток: параллельные ветви для магнитного потока, которые равны параллельным путям сигнала — снижают прозрачность звучания). В экстремальном варианте исполнения можно заменить четыре тороидальных трансформатора на четыре Ш-образных силовых транса, намотанных на винтажном (Siemens, Telefunken, Saba) железе, с обмоточным проводом из раритетной меди. Если вам нужен бескомпромиссный Hi-End DAC, трансформаторы можете заказать у меня, благо и железо и провод есть в наличии. Такие решения не годятся для серии. Это удел отдельных энтузиастов, которых не смущают габариты и стоимость устройства в стремлении догнать винил и ленту.

Выходной каскад

На выходе эксклюзивного ДАК -а стоит простейший фильтр на винтажных резисторах и восковых емкостях 30-х годов. Конденсаторы не подвергались проварке или каким то другим восстановительным процедурам.  Утечка мала и не имеет значения в этой цепи.

Этот DAC Hi-End требует повышающего послецапового трансформатора в паре с выходным каскадом на ламапх EL84, имеющих индуктивную нагрузку — дроссель или трансформатор (такой выходной каскад с блоком питания есть в ассортименте).

Вы можете также самостоятельно собрать выходной каскад, достойный уровня этого эксклюзивного ДАК -а на легендарных лампах: EL12, EL11, EL3, AL4, AL5 и т.д.

Несколько нюансов

Тираж этих референсных ЦАП –ов  был укомплектован винтажными микросхемами TDA1541a с грейдом R1, выпаянными из старых CD проигрывателей. «R1» демонстрируют более высокую линейность на уровне -60дб по сравнению с обычными чипами. Версии микросхемы TDA1541a «S1» можно установить самостоятельно, однако их цена на E-Bay доходит до 200 $ за штуку. Эксклюзивные американские цанговые панельки прекрасно выдерживают многократные «перетыкивания» чипов.

Многие элементы эксклюзивного ДАК -а сделаны вручную: Контур в DEM клоке, Трансформатор Master клока, Проволочные конденсаторы в обвязке клоков, Спиральки. Земляные дорожки в нескольких местах дублированы винтажными проводниками из техники Klangfilm и RCA 30-х годов.

Для распайки платы применен припой kester 50-х годов, местами — припой из приемников телефункен довоенного периода. КИТ Hi-End DAC –а снабжается проводами для соединения с блоком питания на основе немецкого кабеля связи. Медь качественная и хорошо звучащая, невзирая на весьма юный возраст – 80 года прошлого века. Если Вам нужны только винтажные провода, можно включить в комплект референсного ЦАП -а и такие.

Сборка плат с настройкой и подбором компонентов занимает полтора – два месяца. Затем печатная плата покрывается скрипичным лаком и сушится в естественных условиях минимум – неделю. После просушки — финальная настройка и корректировка звучания – если требуется. Только после всего этого – отправка конечному потребителю.

Размеры платы DAC Hi-End: 230 х 165 мм. Размеры плат блока питания: 125 х 125 мм, 105 х 85 мм.

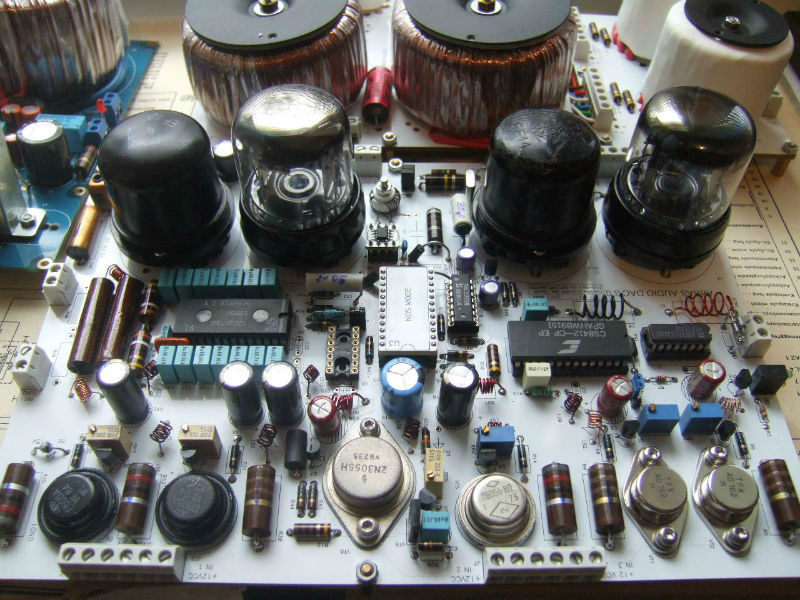

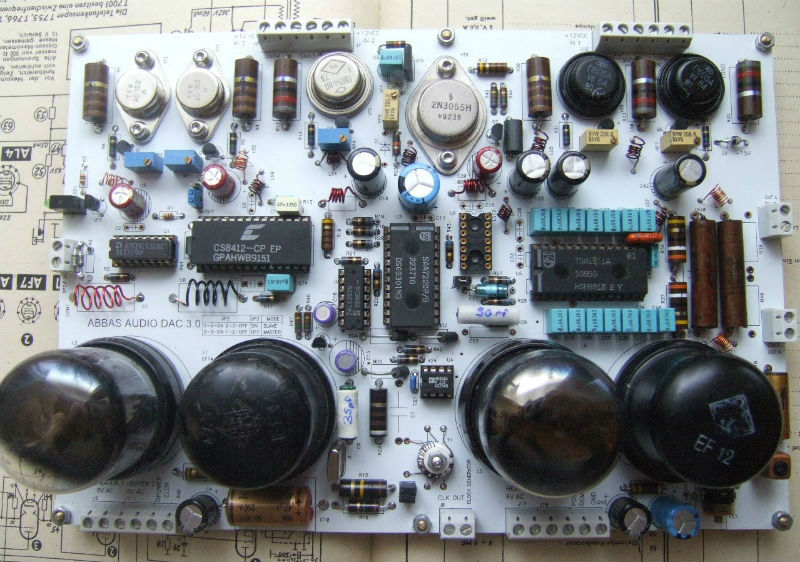

На снимках эксклюзивного ДАК –а можно увидеть отдельные элементы: цанговые панели США, NOS заглушку, ламповый Master клок, входные цепи SPdif приемника (на пути сигнала S/Pdif нет ни одой емкости или разделительного трансформатора. Эти элементы всегда присутствуют или в транспорте или в CD плеере, а дублировать их – глупость), вывод Master клока для подключения к CD транспорту.

Рабочая частота Master clock = 11,2896 мГц, поэтому – референсный ЦАП в Slave режиме рассчитан на транспорты Marantz и Phillips 2-го поколения, с такой же тактовой частотой. Для ДАК –а можно так же применять ТОП транспорты предлагаемые индустрией Hi-End: Theta basic, PSaudio lambda pro и подобные, основанные на чипсете и механизме Philips. Это те транспорты, в чьей музыкальности я нисколько не сомневаюсь. Винтажные аппараты типа Philips 304 mk 2, весьма популярные у аудиофилов, так же имеют частоту 11,2896 мгц и легко согласуются с данным референсным ЦАП –ом.

P.S. DAC Hi-End этой модификации больше не продается в виде КИТа, и не производится, но будет возобновлен в упрощенной версии DAC 3.1, включающей общую для цифровой части и блоков питания — печатную плату.
