Новая модель DAC 4.1 SE

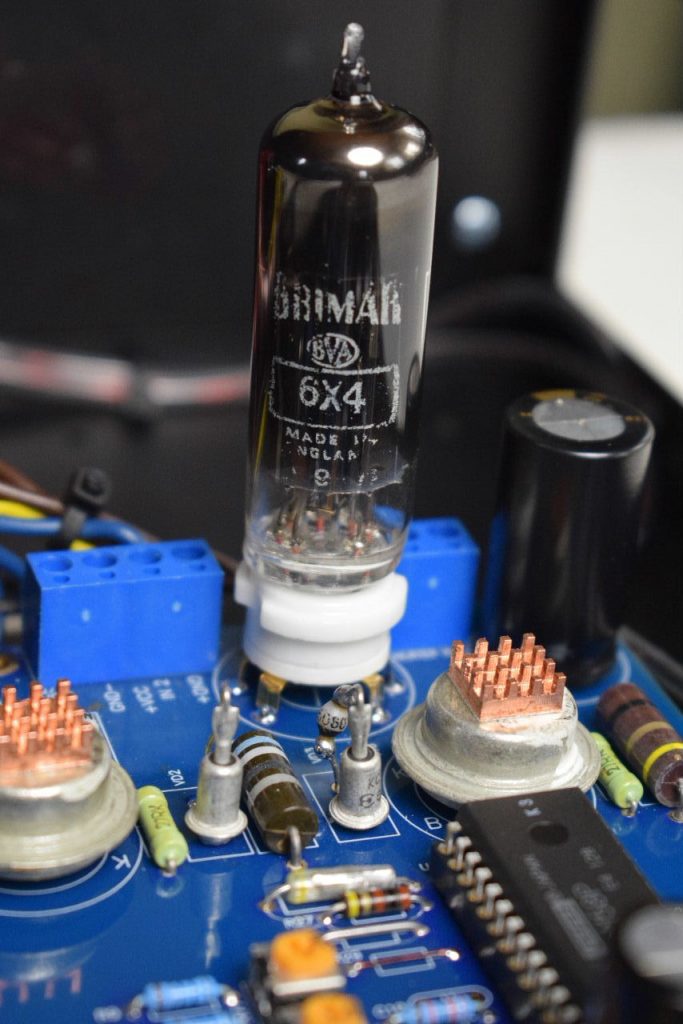

Второй ЦАП из обновленной линейки, с питанием чипа цифро аналогового преобразователя от кенотрона 6X4 (EZ90). Первым был DAC2.3

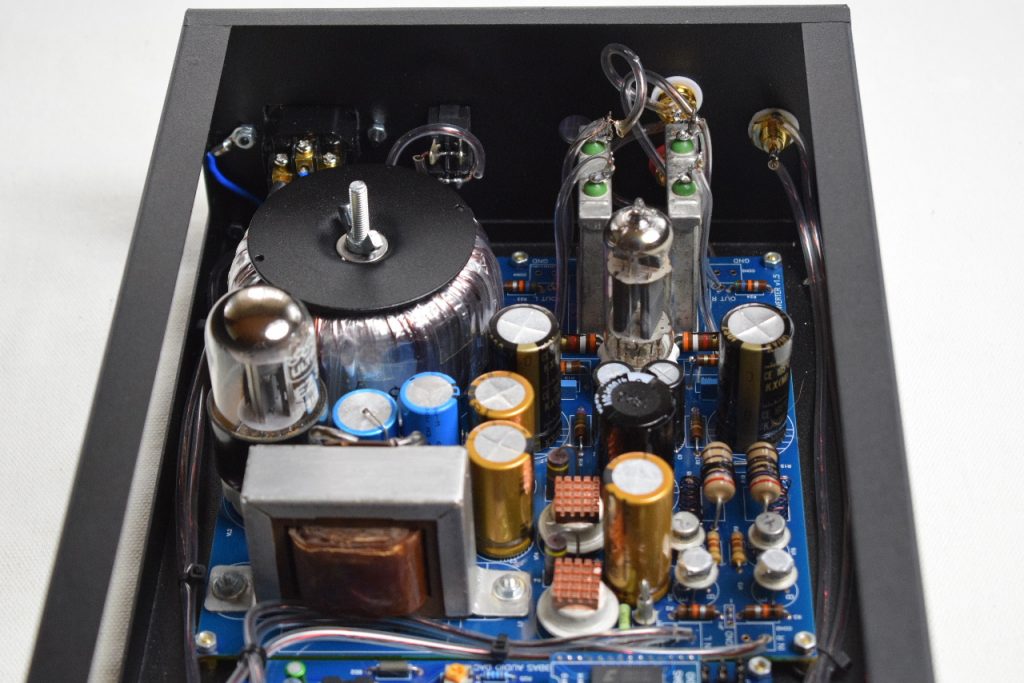

Новый DAC4.1 имеет три лампы на борту: EZ90 ( 6X4), EZ35 (6X5), 5687 ( E182CC)

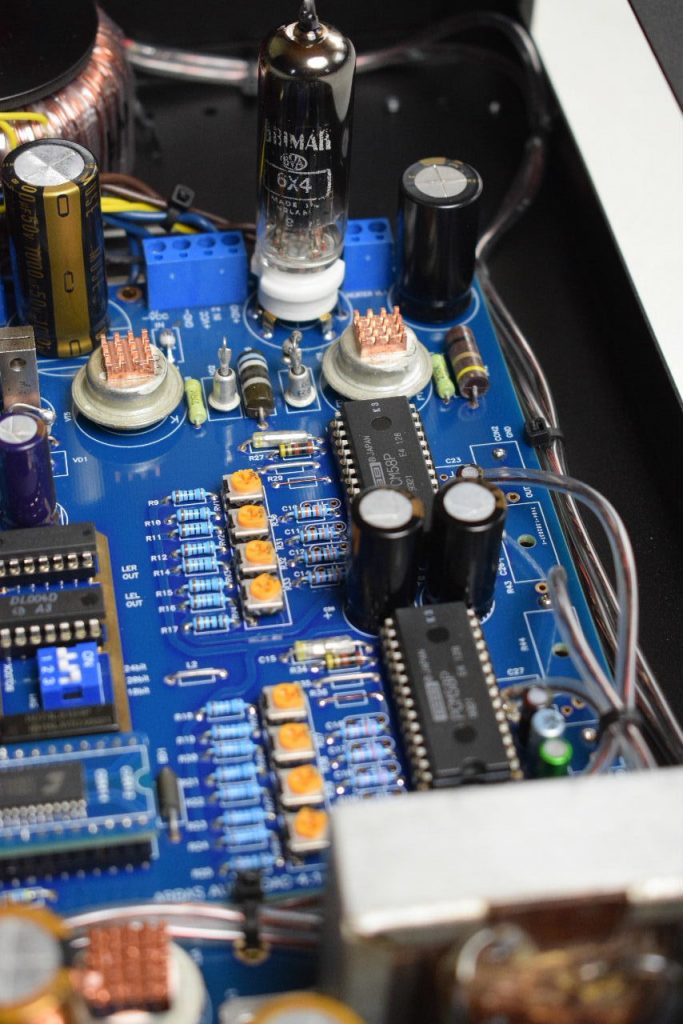

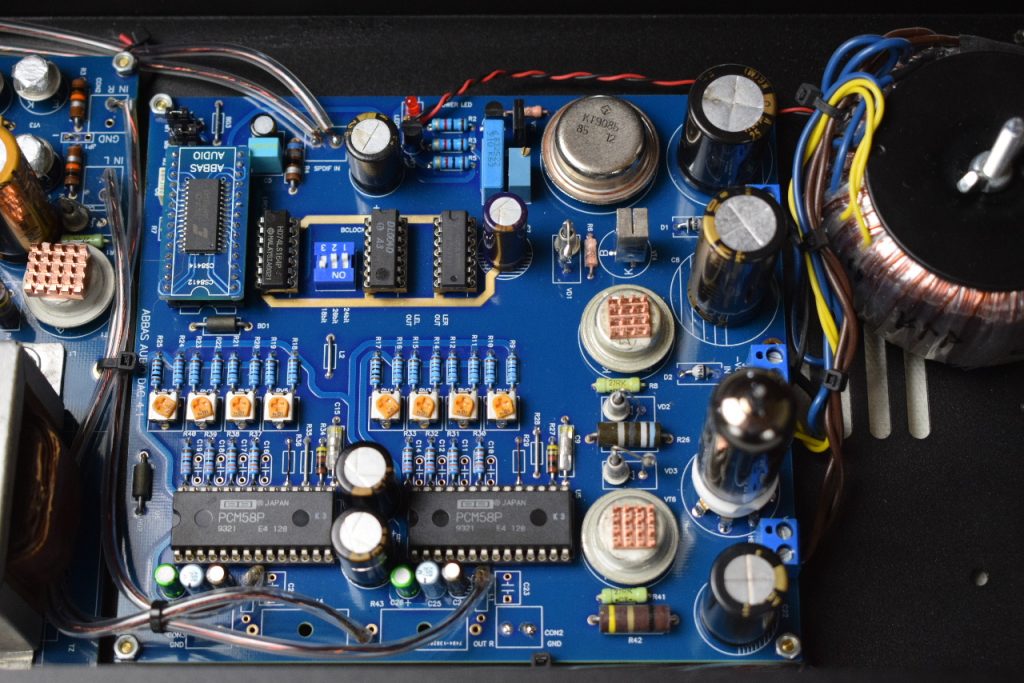

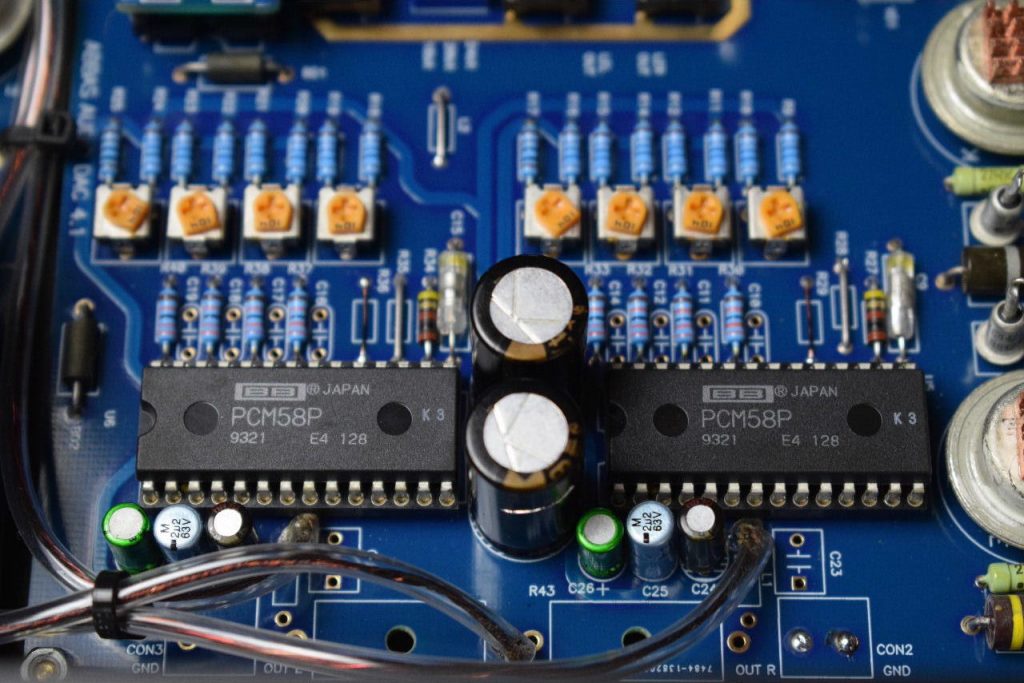

Аппарат работает в режиме NOS, имеет простейший сдвиговый регистр с самым коротким путем данных от приемника к чипам PCM58P-K3. Шунтовые стабилизаторы на П605 работают в паре с последовательными на КТ908 и на германиевом транзисторе AC176K.

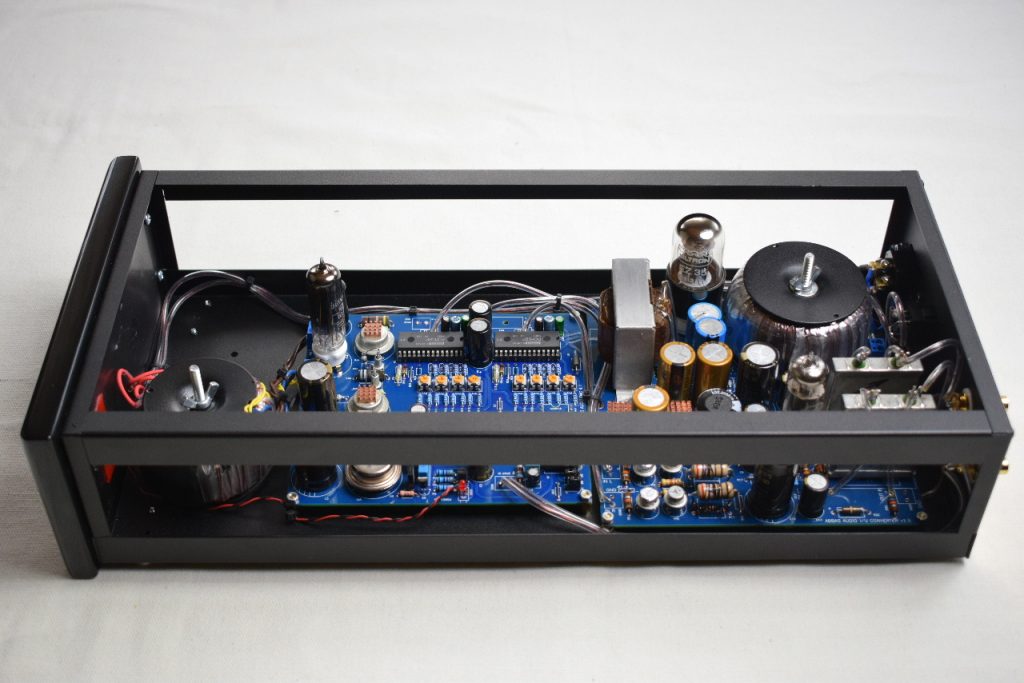

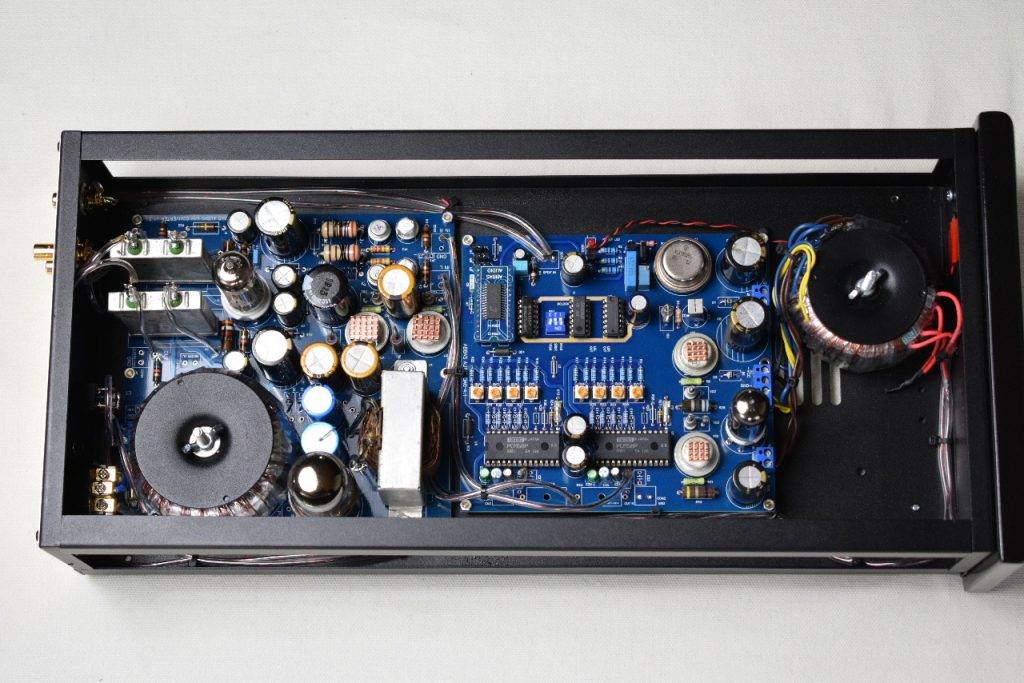

Размеры платы уменьшены и стандартизированы, поэтому она устанавливается в типовой корпус и может работать с любым конвертером ток/напряжение, а также на резистор с дальнейшим усилением сигнала с помощью каскада на D3A siemens

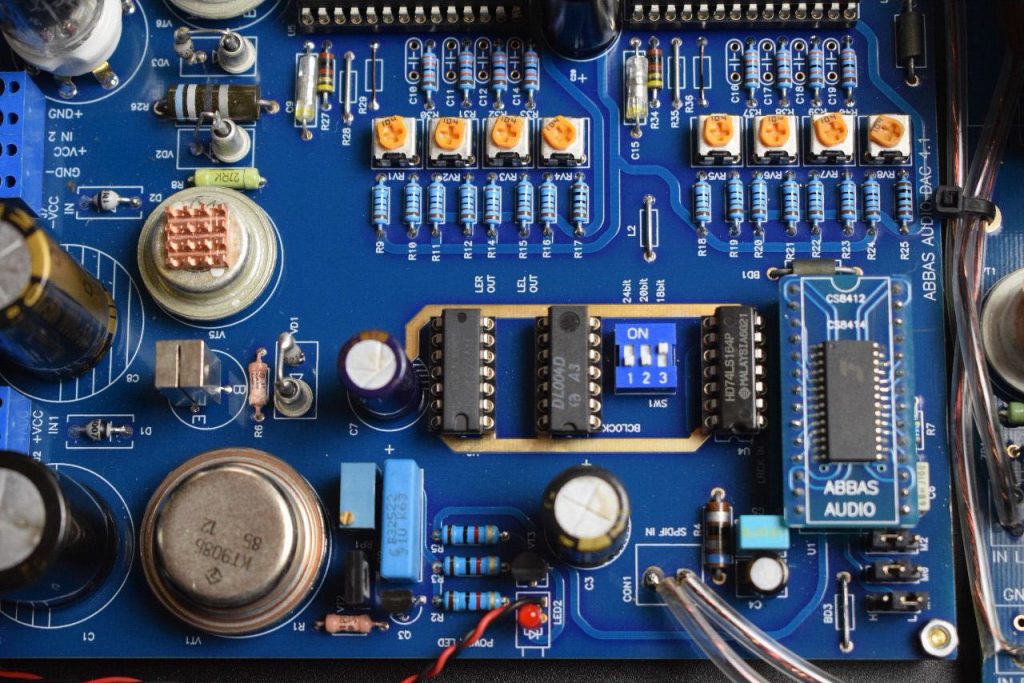

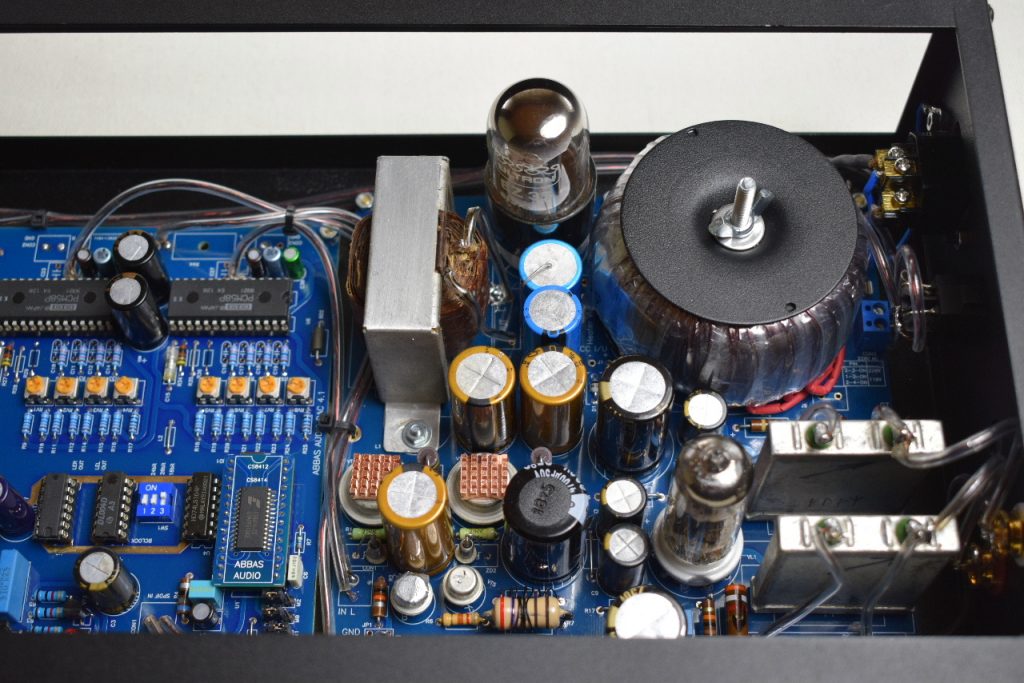

Питание в новом DAC4.1 оптимизировано, все цепи укорочены, оставлен один современный приемник CS8414, который установлен через адаптер, что позволяет подбирать приемник под свои нужды, благо на рынке предложений много.

Спец верcися 4.1 имеет три конденсатора блек гейт, в питании чипов PCM58P-K и на входе SPDIF

На выходе установлены конденсаторы бумага в масле, производства восточной Германии. 5687 конвертер пятой версии, с увеличенными посадочными местами под некоторые конденсаторы.

Платы покрыты золотом и лаком, маска на дне отсутствует.

В преобразователе установлены резисторы audio note tantalum non magnetic.

Анодные резисторы, резисторы преобразователя и выходные конденсаторы обработаны специальным образом.
