• ЦАП на микросхемах PCM58 burr-brown

Фотогалерея эксклюзивного ЦАП -а на микросхемах pcm58 burr-brown. Подробное описание аппарата можно найти по ссылке в конце галереи.

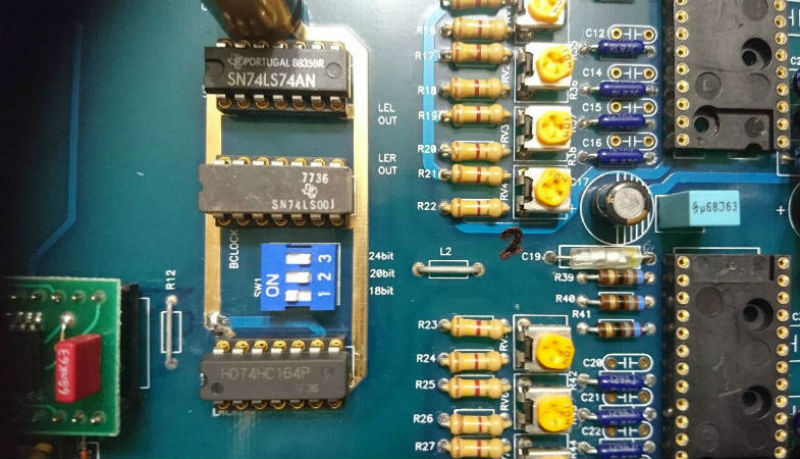

В ЦАП есть переключатель разрядности цифрового потока 18, 20, 24 бит.

Для монтажа ЦАП применены эксклюзивные печатные платы с золотым покрытием медных дорожек и финальным покрытием натуральным лаком.

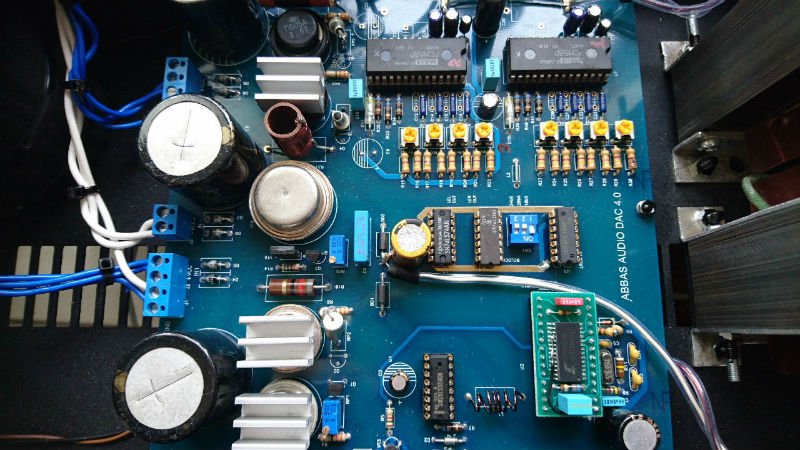

На фото можно видеть на переднем плане константановые винтажные резисторы и мощные советские транзисторы (железный корпус) в стабилизаторе напряжения.

Мощные транзисторы стабилизаторов напряжения БП не нуждаются в радиаторах т.к. взяты с большим запасом по току.

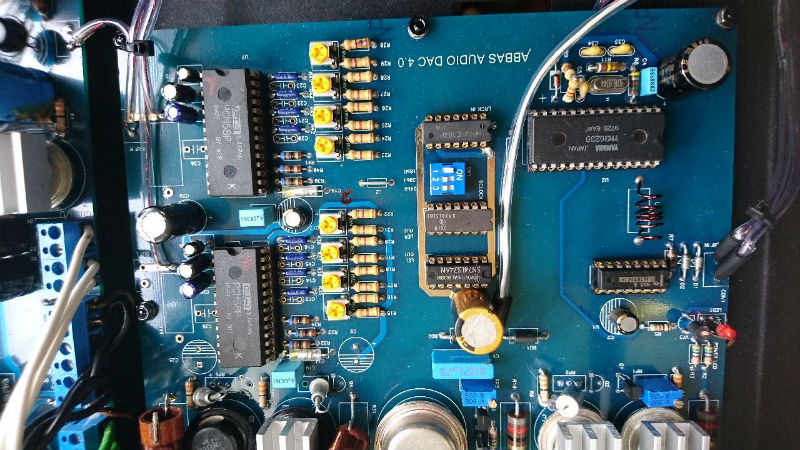

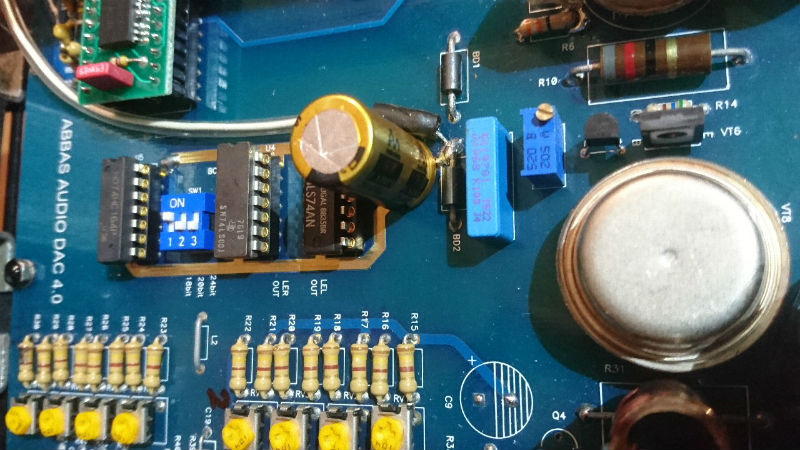

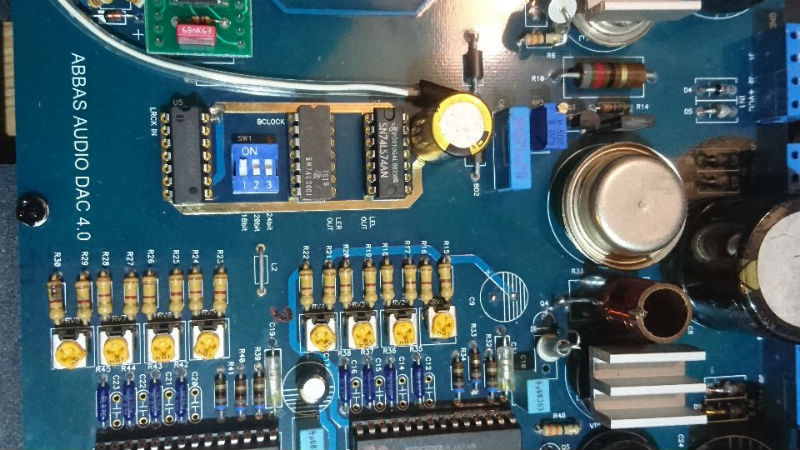

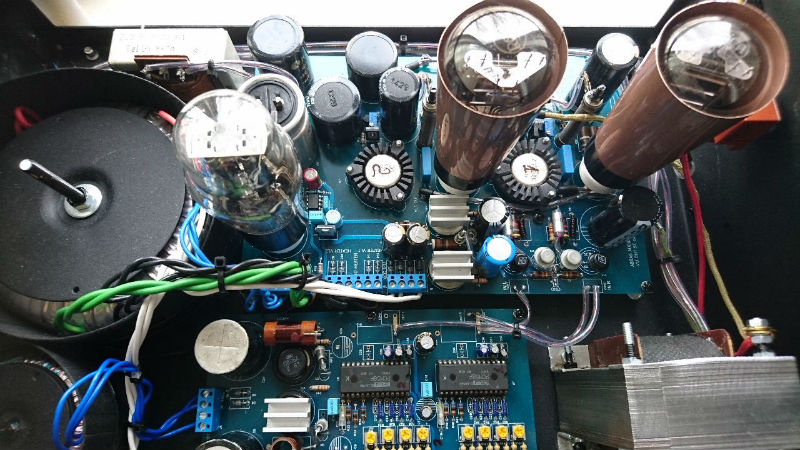

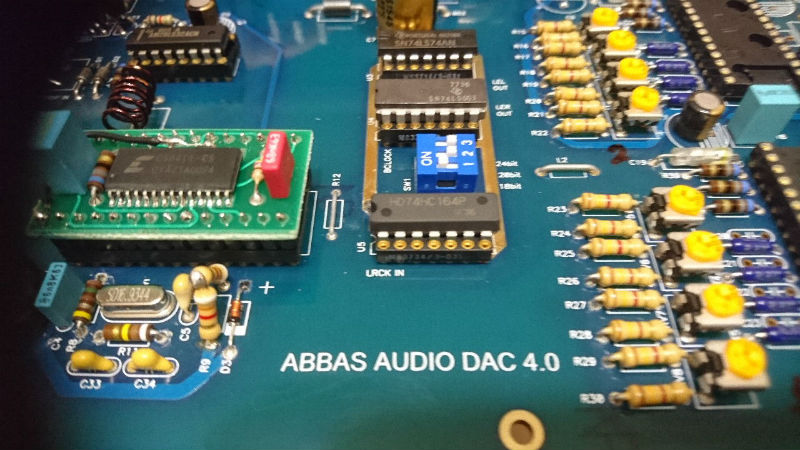

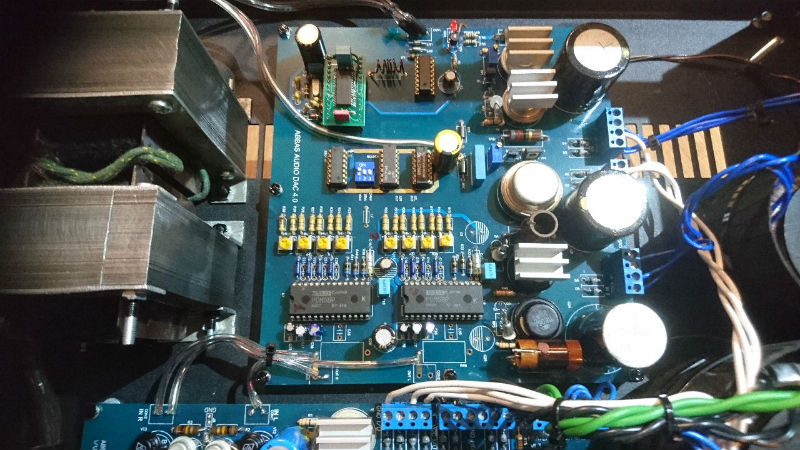

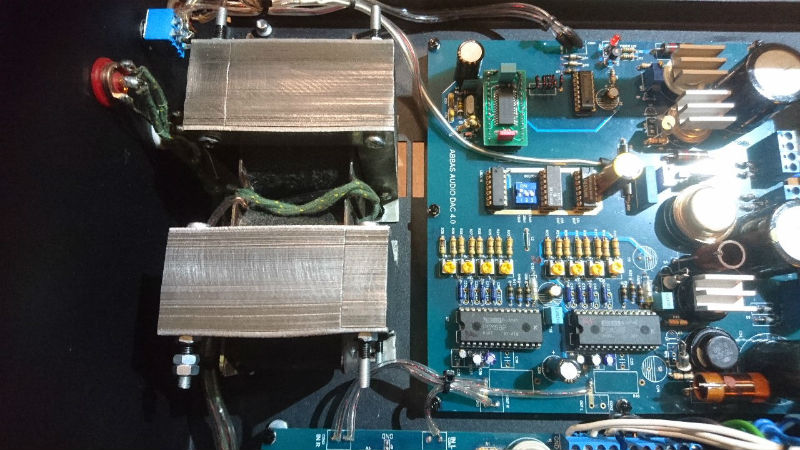

Фотография цифровой части ЦАП на PCM58, видны миниатюрные переменные резисторы подстройки четырех младших разрядов.

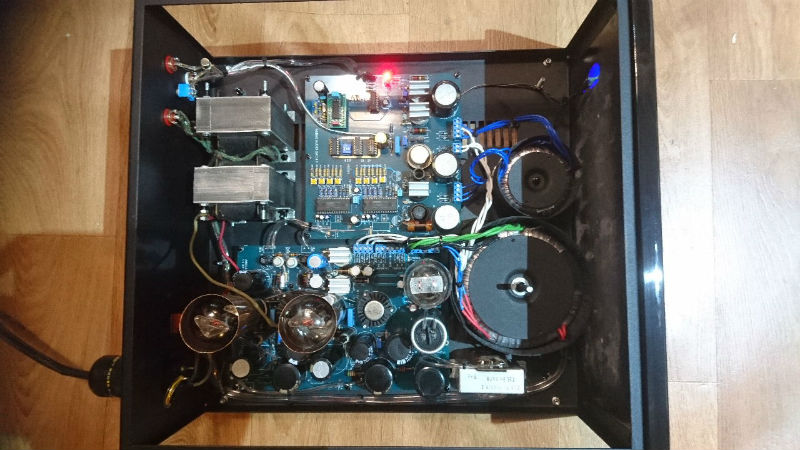

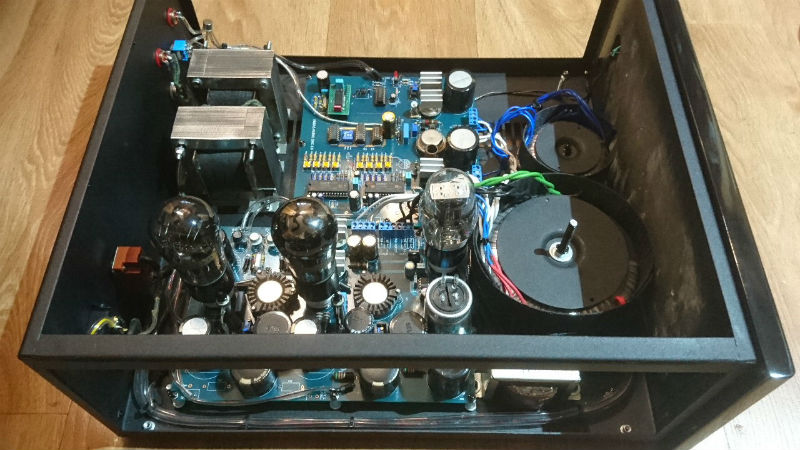

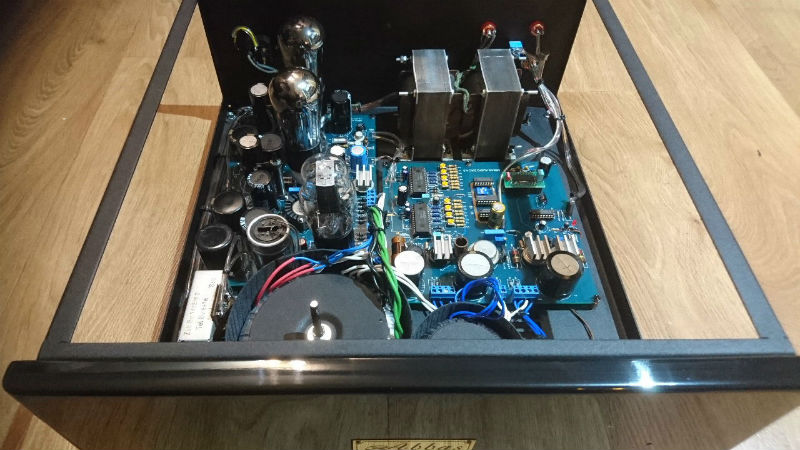

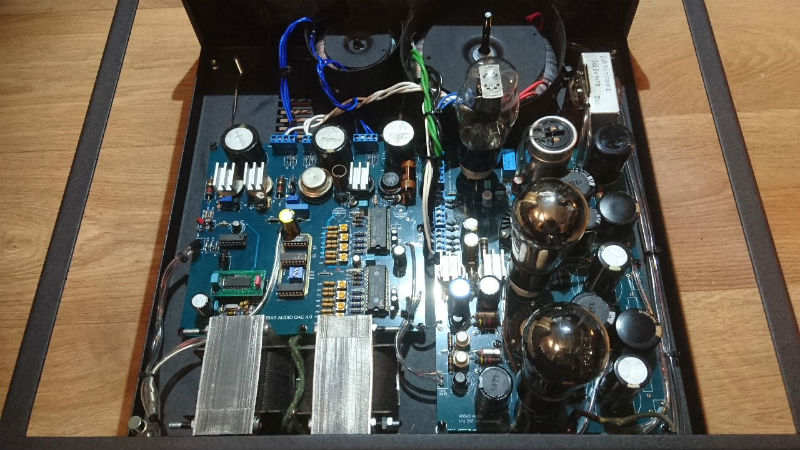

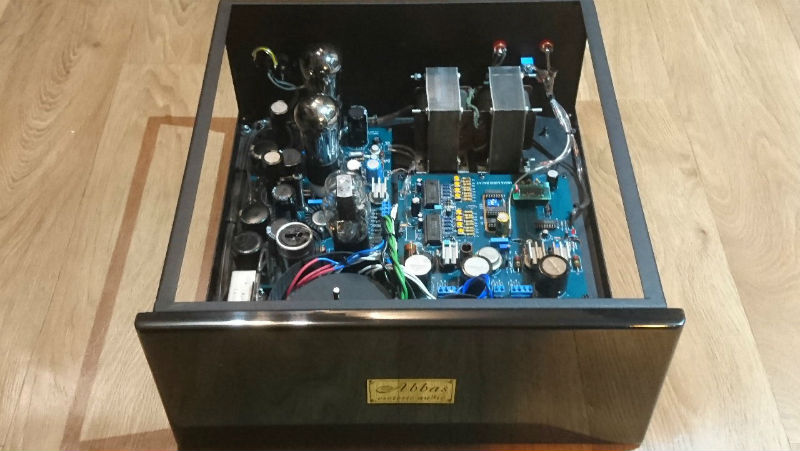

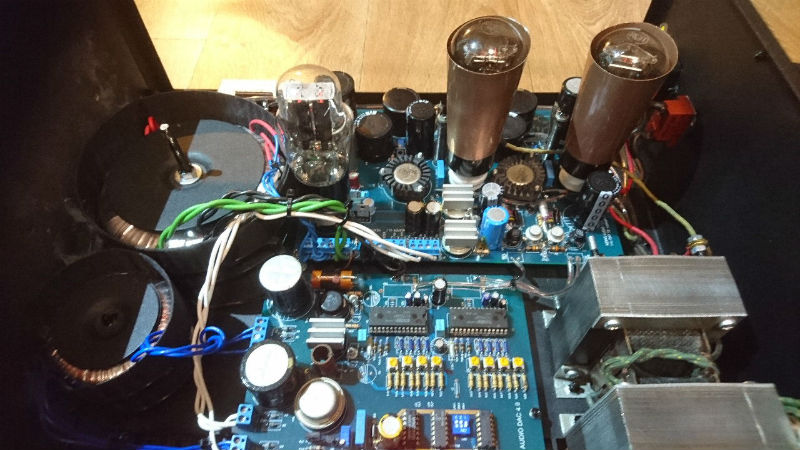

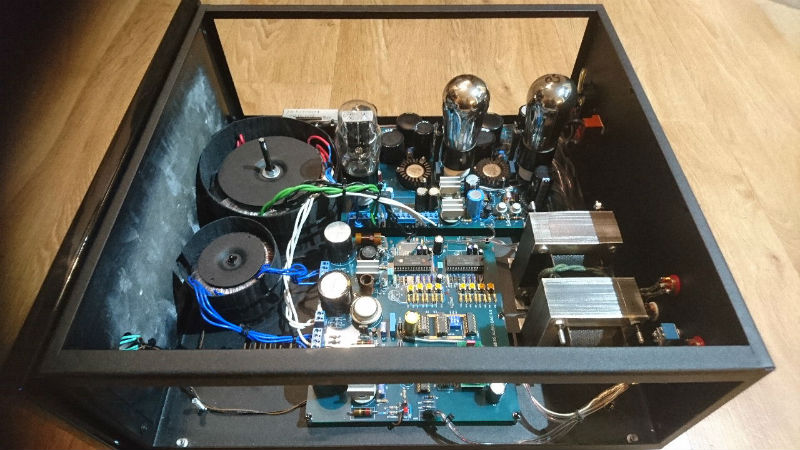

Общий вид ЦАП -а на микросхемах PCM58 со снятой верхней крышкой.

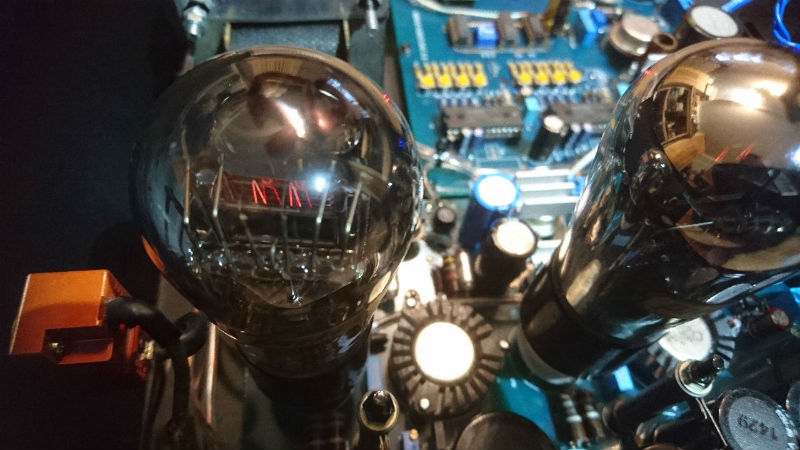

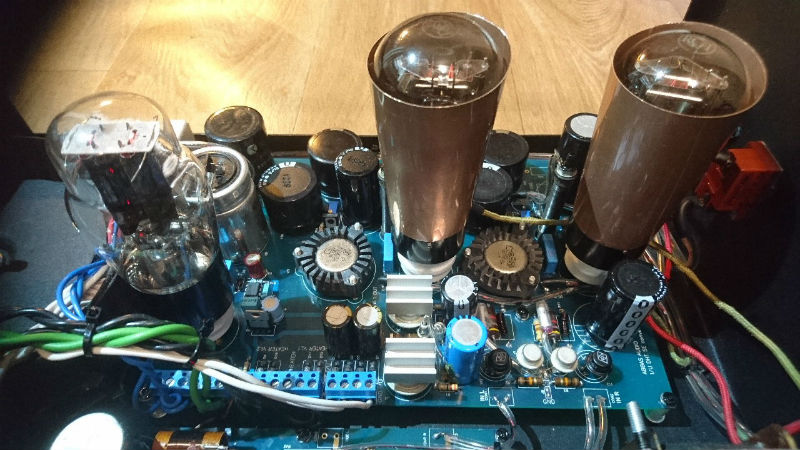

Лампы выходных каскадов ЦАП в металлических экранах.

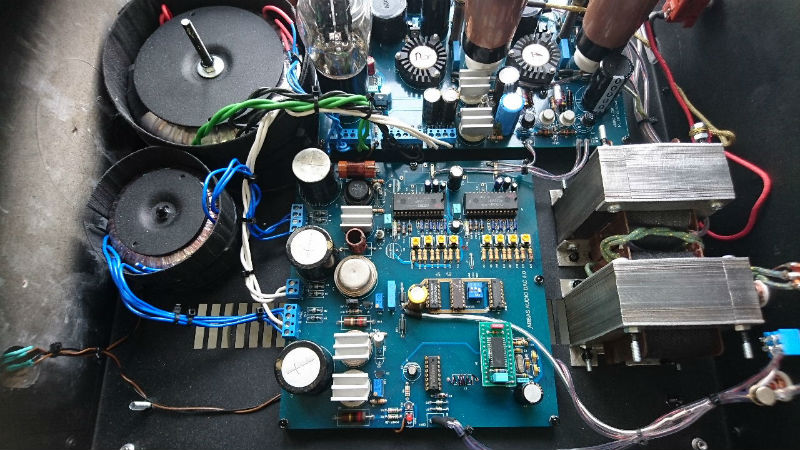

Тороидальные силовые трансформаторы ЦАП -а в экранах. В схеме два силовых трасформатора (Аналоговый и цифровой).

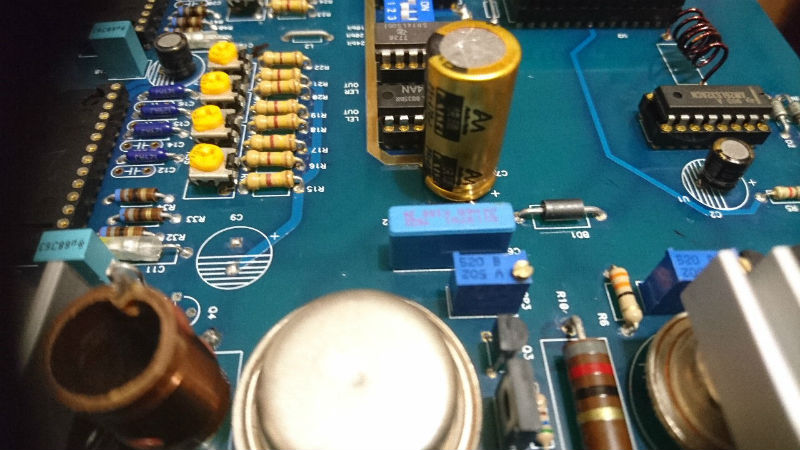

Фирменные резисторы Allen Bradley, как наиболее музыкальные оядом с построечными резисторами юстировки 4-х младших разрядов ЦАП а на PCM58 Burr-Brown.

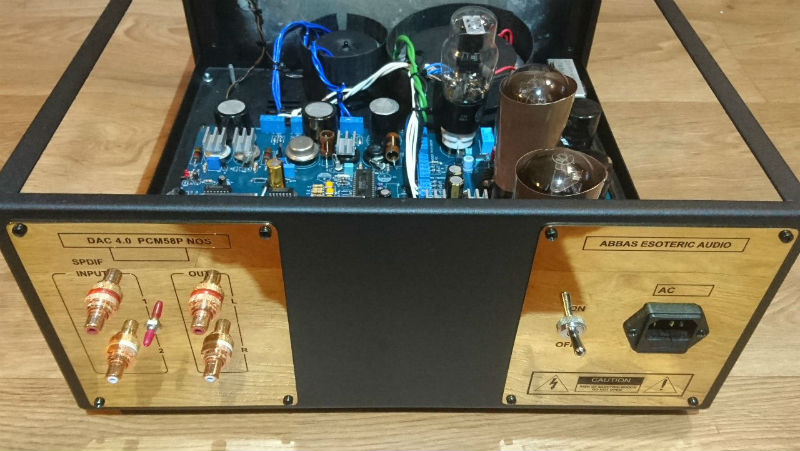

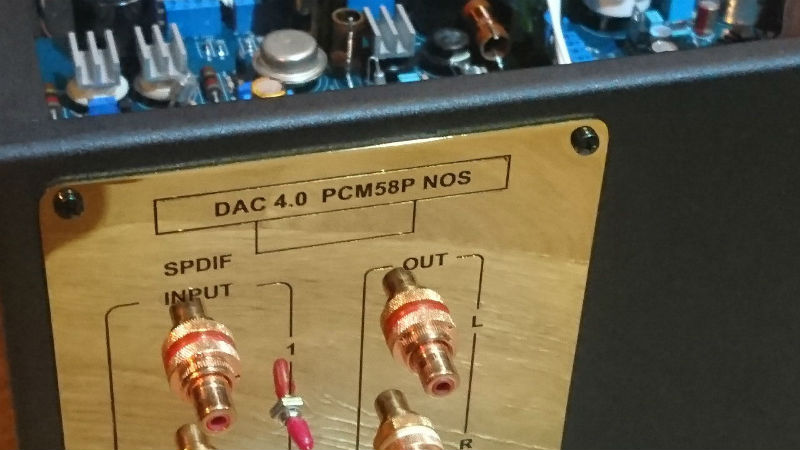

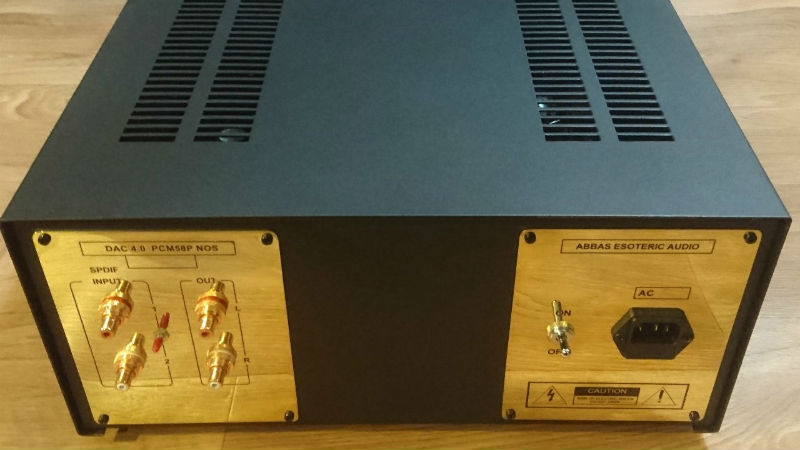

На задней стенке располагаются гнездо питания, надежный японский тумблер, два S/Pdif входа — позолоченные или медные RCA гнезда SMS.

Входы переключаются миниатюрным тумблером через СВЧ реле в герметичном корпусе с позолоченными гибкими выводами, припаянными непосредственно к гнездам RCA.

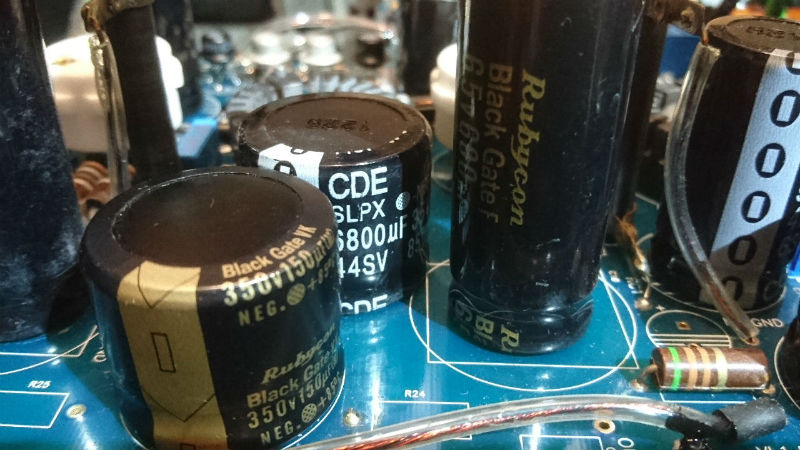

Дорогие конденсаторы Black Gate 150 мкФ 350 В серии VK, как вариант могут быть установлены WKZ.

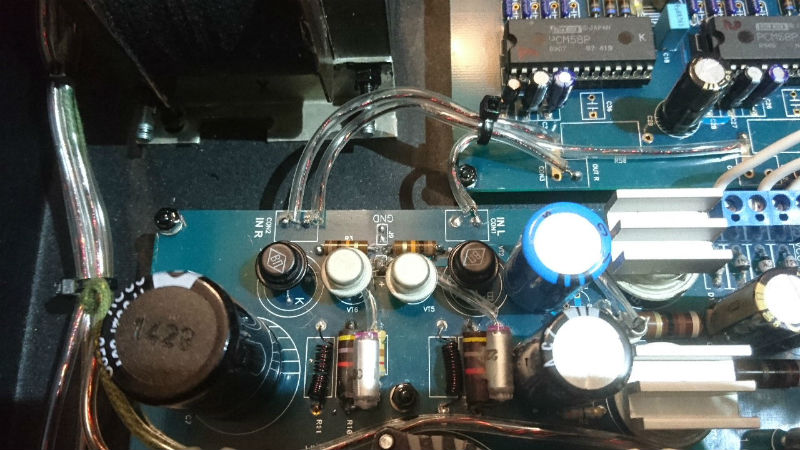

Перебирая различные транзисторы, я вернулся к германию, как к самому музыкальному из полупроводников и установил в ЦАП советские транзисторы МП11 военной приемки 1967 года выпуска.

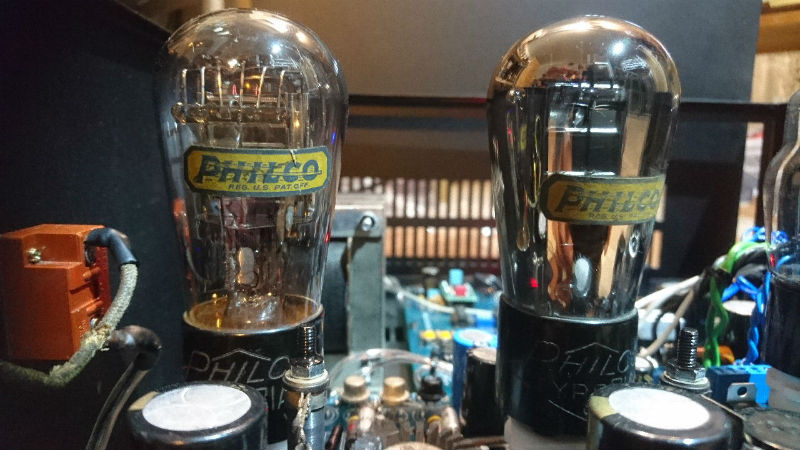

Лампы фирм RCA и Cunningham демонстрируют более сочный и чистый верх, Philco играют с некой вуалью, но очень красивой.

В этой модели ЦАП -а я использую только винтажные лампы в баллонах GLOBE конца 20-х начала 30-х годов.

Выходное напряжение ЦАП -а составляет 3,5 В, лампа нагружена на винтажный понижающий трансформатор с к/тр 3 к 1.

Трансформаторное железо стандарта EI84, тридцатых годов взято из выходных трансформаторов Siemens, Telefunken.

В питании микросхемы установлены параллельные стабилизаторы напряжения на германиевых транзисторах 60-х годов П605 со стабилитроном КС447 и КС212 в металле.

Давно обещанный проект элитного ЦАП –а на микросхемах PCM58 Burr-Brown.

Силовые трансформаторы намотаны с громадным запасом по мощности, их два, один на цифровую часть, второй на аналоговую.

Трансформаторное железо стандарта EI84, тридцатых годов взято из выходных трансформаторов Siemens, Telefunken.

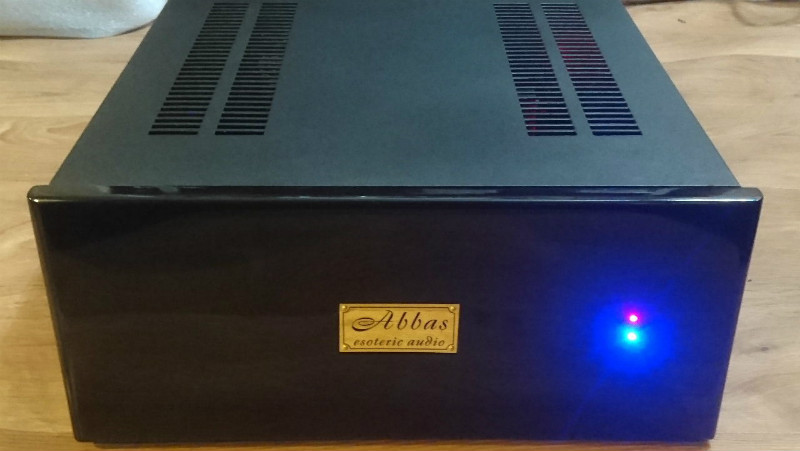

ЦАП снабжается черной лаковой панелью с позолоченным шильдиком.

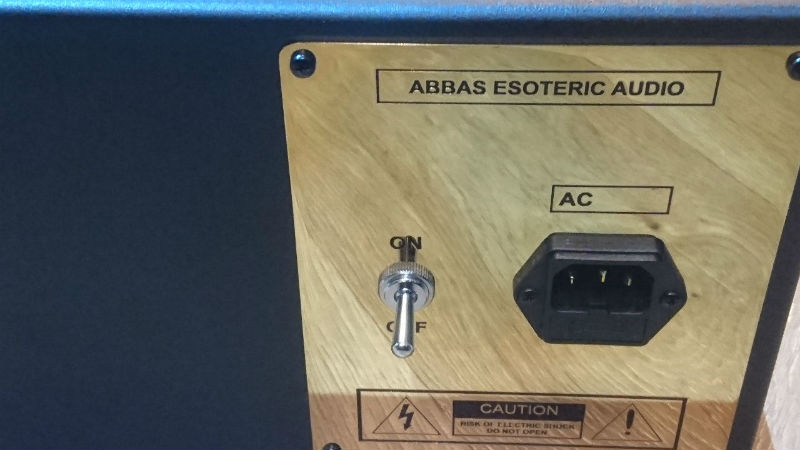

На задней стенке располагаются гнездо питания и надежный японский тумблер.

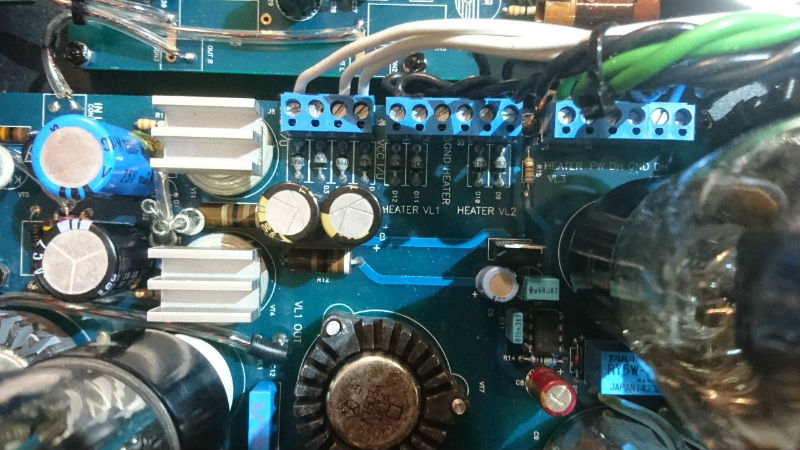

В накале лампы 71а установлены стабилизаторы напряжения на мощных винтажных кремниевых транзисторах.

Когда винтажное железо закончится, выходные трансформаторы будут мотаться на японском материале ультра хай би (который применяет Audio Note для своих изделий высшего класса).

Винтажные транзисторы параллельных стабилизаторов напряжения п605 с приклееными радиаторами.

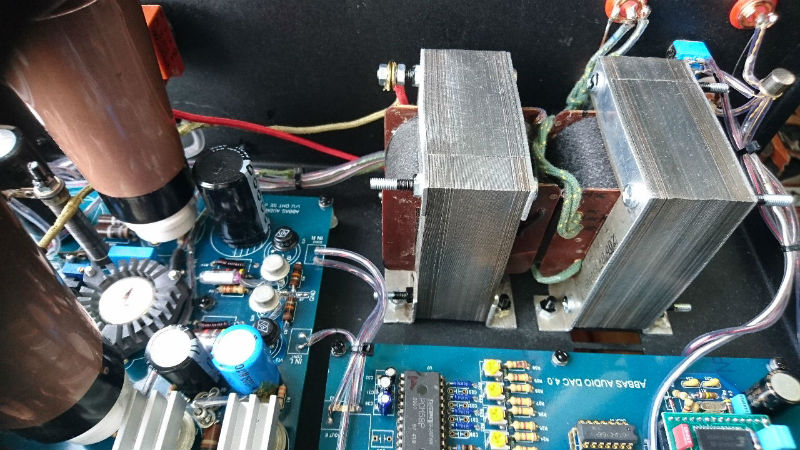

Выходные трансформаторы на железе 30-х годов Siemens.

В цепях питания платы ЦАП стоят немецкие константановые резисторы времен третьего рейха. Они необходимы для балансировки звука, к тому же эти резисторы легко выдерживают 4 ватта рассеиваемой мощности.
