История создания усилителя для наушников

В годы моего студенчества, когда возможностей покупать дорогую аппаратуру не было, а музыку слушать хотелось, я это делал в основном в наушниках. Это не требовало больших, громоздких колонок и позволяло перевозить с места на место относительно компактный набор ламповой техники (проживая в общежитии, будучи студентом, я уже слушал сделанный своими руками ламповый усилитель).

После советских изодинамических наушников ТДС первой серьезной покупкой были австрийские AKG401, которые, если честно, слегка разочаровали, после недолгого приобщения к «чуду». К тому времени довелось послушать в разных студиях довольно приличные наушники, и я ожидал большего, тем более в паре с ламповым усилителем. Графичный, мониторный звук, мелкий с невысокой перегрузочной способностью. Далее, в процессе многочисленных экспериментов, один наушник был подпален. Эти АКГ у меня валяются до сих пор.

 Далее появились Beyer, от DT-48 из самых ранних, 50-х годов (всего у меня перебывало 5 или 6 модификаций), до малоизвестных и недооцененных DT-330, современных DT-880 и еще каких-то 9…ых, которые я сразу продал. Были неплохие Филипсы, отвратные винтажные Пионеры, дубовые Сони и еще много чего, сваленного в ящик. Из последних приобретений (продержавшихся пару месяцев) американские изодинамические наушники Audeze LCD2, неприятно удивившие грубостью и непластичностью звучания. Разыгрывать мембраны терпения не хватило, а попытки изготовить шнур из винтажных проводов не увенчались успехом — звук наушников лучше не стал.

В последнее время иногда, нечасто, глубокой ночью слушаю музыку перед сном чтобы расслабиться. После долгих и мучительных поисков удалось наконец подобрать более-менее сносную модель Audio-Technica в деревянном корпусе, пафосную 5000-ю серию, которая не так чтобы сверх-музыкальна, но обладает высокой разборчивостью, отличной перегрузочной способностью и позволяет проверять готовые изделия на предмет выявления каких-то звуковых дефектов (шуршания ламп, фона, проблем с локализацией, и т.п.).

В общем, вещь — полезная, обладающая рядом достоинств. Однако советовать ее не стану. Поиски «идеальных» наушников закончились, я знаю, что их не бывает, а разочаровываться раз за разом мне надоело.

DT-48 ранних версий остаются чемпионами по музыкальности с очень невысокой степенью комфортности. Если слово «комфорт» вообще к ним применимо. Для себя сделал вывод — нужно иметь 3-4 пары наушников для разной музыки и разных целей.

Однако ближе к делу

Задумывая ДАК-и и даже АЦП, который появится, наверное — нескоро, возникла необходимость в мониторном выходе для оцифровки пластинок, да и вообще для возможностей контроля записи. Возможно в будущем придется делать студийную малотиражную технику на заказ, а там контрольный выход высокого качества — штука обязательная.

Перепробовав множество схем в студенческие годы, я вернулся к проверенному решению усилителя для наушников по схеме ОТЛ на лампе 6080 (она же 6AS7G).

Опыт с мосфетами не удовлетворил меня в полной мере, хотя транзисторные усилители по молодости делал, и, думаю, вернусь к ним в ближайшем будущем, но уже на новом витке развития, вооруженный эзотерическими знаниями и умениями.

Классический трансформаторный ламповый усилитель (трансформатор в аноде однотактного выходного каскада) в данном приложении — решение не очень подходящее. Он получается дорогим и недостаточно «мониторным», а недостатки выходных трансформаторов на наушниках гораздо менее терпимы, чем на АС. Увы, всему свое место.

В наушниках на первый план выходят такие вещи как глубина и «панорамность», локализация, высокая разборчивость, отсутствие резонансов, минимум фона и шума. В каком-то смысле «аудиофильские» способности. Музыкальность же обеспечивается направлениями, контурами Степичева, винтажными комплектующими, верным выбором припоя, лаками и общей гармонизацией изделия.

Что у нас в сухом остатке? Правильно, ОТЛ! Кроме всего прочего, подобная схема позволяет включить на выходе более простой по конструкции автотрансформатор и перекрыть все возможные варианты нагрузки, от 10 омных beyerdynamic.

Схема

Предлагаемая схема усилителя для наушников представляет собой нечто похожее на опубликованную когда-то схему Куниловского в Аудио Магазине. Однако здесь подход совершенно иной.

Во-первых, нижнее плечо двухэтажного каскада имеет фиксированное, на перевернутом подземном резисторе. Решение скорее эзотерическое, чем инженерное, так как особо убедительного обоснования прекрасному звучанию в данном случае не имеется.

Выходной каскад усилителя для наушников — разновидность СРПП. Каскад с динамической нагрузкой, как не обзови — суть дела не меняется. Главное, что это звучит он так же динамично, как каскад с трансформатором, а не как повторитель.

Вообще, двухэтажные каскады штука шибко загадочная. Одним лампам они показаны, другим не рекомендованы. Так лампа 6Н9С в СРПП начинает звучать здорово, а ЕСС88 гораздо хуже, чем с резистивной или дроссельной нагрузкой. И дело далеко не в спектрах гармоник, как думают в Одессе (намекаю на уважаемого Карпова и его изыскания), и не во внутреннем сопротивлении лампы. Я поступаю проще — если какой-то конкретный каскад играет музыку, не докапываюсь до причин хорошего звучания, а просто использую его.

Источник питания


Питание усилителя для наушников не кенотронное. При токе потребления под 200 мА кенотрон дорогое удовольствие, к тому же в мониторном тракте желательно иметь «быстрый» звук, жертвовать динамикой не хочется ничуть. В итоге в блоке питания был применен ДППВ с двумя диодами Телефункен типа 1N5060 (1N5062).

В БП усилителя для наушников установлены дроссели с малым омическим сопротивлением и небольшой индуктивностью (быстрый БП). Дроссели мотаются на железе SABA, хорошим немецким, ярким и экспрессивным проводом. Индуктивность порядка 3 Гн.

Чтобы сразу убить пульсации, после диодов установлен конденсатор большой емкости, cornell dubilier SLPX 1200mf. Все эти приемы с небольшой бумажной емкостью сразу за кенотроном или выпрямительными диодами, применяемые в обычных усилителях, в усилителе для наушников не работают. Для того, чтобы снизить пульсации такого БП, нужно применять дополнительные звенья фильтрации, которые гробят динамику.

Далее в питании стоят итальянские электролиты Kendeil. Для данного усилителя это решение оказалось идеальным.

В блоке питания установлен мощный 300 ватный тороидальный трансформатор, позволяющий работать усилителю сутки напролет, хотя лучше делать перерывы в прослушивании: выходные лампы очень сильно нагреваются, и из-за длительного перегрева у них постепенно провисают сетки, которые после длительной работы без перерывов могут начать тихонечко звенеть. Лучше давать лампам отдых.

Реле задержки устраняет щелчки в момент включения и выключения, при этом наушники могут не отключаться. Если сердце болит при использовании наушников стоимостью далеко за тысячу долларов, можно поставить для успокоения души на выход какую-то дополнительную защиту.

Детали

  • Входная лампа – малоизвестный монотриод с высокой крутизной и мю под 70, ЕС88. Доступны экземпляры от разных производителей (от мюлларда и телефункена до амперекса мальчика горниста). Я применял Siemens, Valvo ,Telefunken. У лампы E88CC высокая крутизна, малые шумы и нет необходимости отбраковывать лампы с разбросом по половинкам как в случае со сдвоенными триодами типа ЕСС88. Высокий коэффициент усиления позволяет применять усилитель в качестве потрясающе прозрачного и динамичного буфера для любого мультибитового ДАК-а, усиливая сигнал с нагрузочного резистора;
  • Выходные лампы в основном – RCA и Дженерал Электрик. Лампы с металлической юбкой 50-х более выносливы, и микрофонный эффект у них практически отсутствует. Однако отбор по звону производить все-таки необходимо;
  • Выходные лампы в больших колбах с карболитовым цоколем могут быть интересны, особенно англичане (OSRAM или Marconi), но такие лампы очень дороги, до 300 евро за штуку;
  • Советские 6Н5С и 6Н13С можно применять, но по звуку они проще других, разве что как дешевый расходный материал. Кроме того, эти лампы имеют высокую колбу и не становятся в мой стандартный корпус высотой 160 мм.

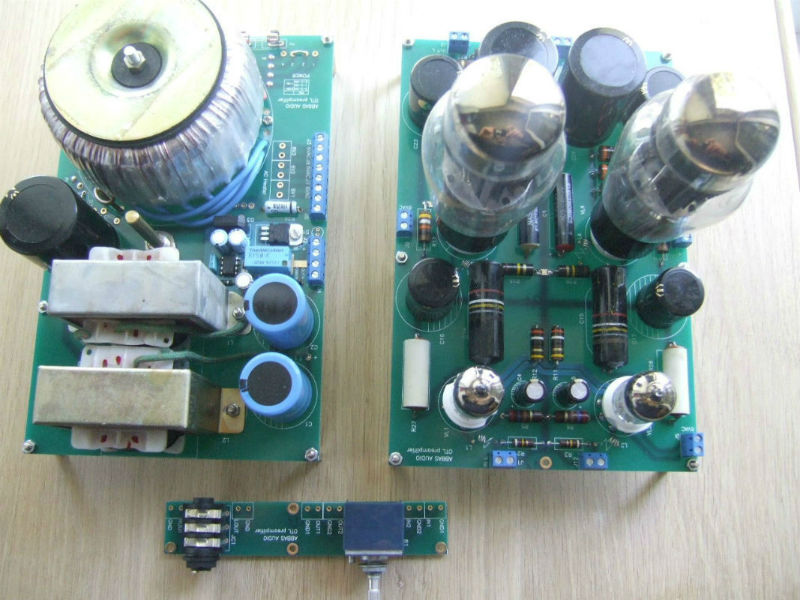

В усилителе для наушников установлены качественные керамические цанговые панельки. Платы собираются с применением винтажных комплектующих, отслушанных по направлениям. При сборке используется американский винтажный припой. Печатные платы покрываются скрипичным лаком моего изготовления, который облагораживает звук и снимает излишнюю остроту и сухость, точь в-точь как на скрипке.

В качестве межкаскадных конденсаторов я применил легендарные бумажно-майларовые «пчелки» из винтажной американской техники. У этих конденсаторов яркие тембры, хорошая динамика, высокая прозрачность звука во всем диапазоне и красивый собственный «тон», ненавязчивый, подчеркнуто «винтажный».

Звук и параметры

Полоса пропускания, при использовании усилителя для наушников в качестве буферного каскада ДАК-а снизу определяется переходными конденсаторами и составляет единицы Гц — 300 кГц по уровню 0,7.

На фото осциллограмма выходного сигнала на частоте 100 кГц (Чистый прямоугольничек). Впечатляет, правда?

Усилитель для наушников поражает своей прозрачностью и скоростью с первых звуков. Это заслуга материалов, оптимально подобранных режимов ламп и общей гармонии элементов в правильно сконструированном OTL усилителе.
